Luft- und Raumfahrt

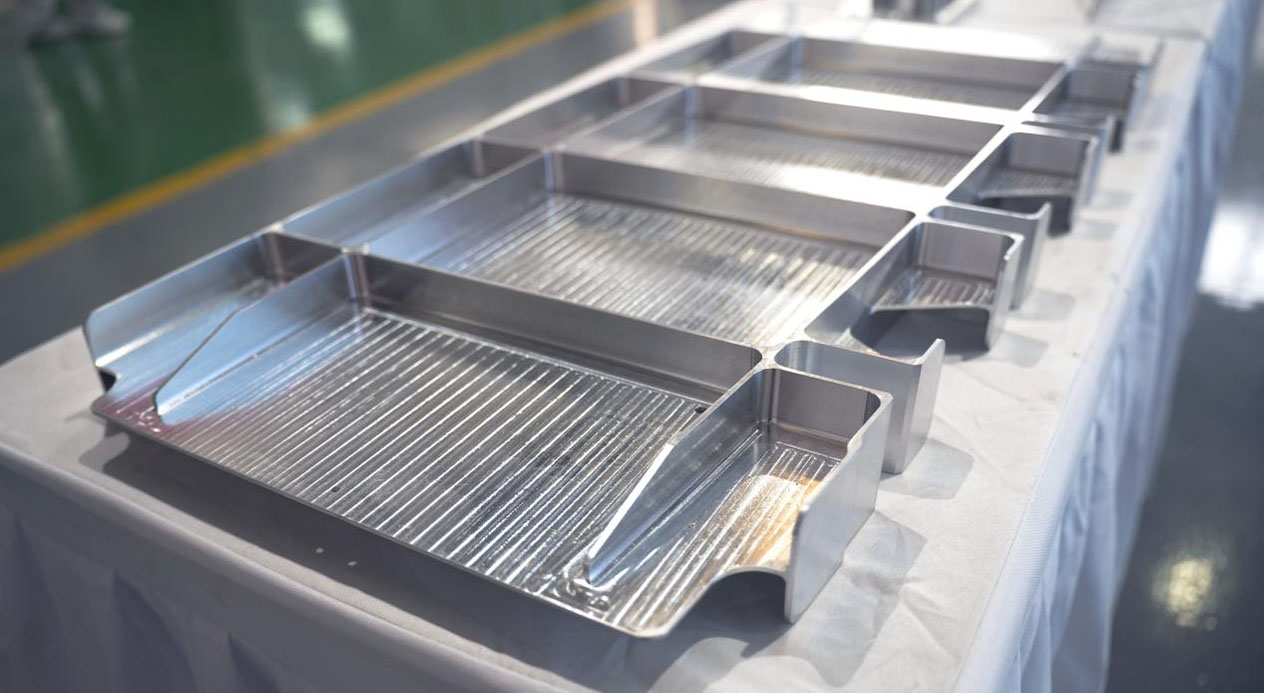

Gehäusebearbeitungsplan

Industrie	Luft- und Raumfahrt
Komponente	Zweiarmige Version
Material	6061-T6
Abmessungen	96245861
Hauptherausforderungen	Hohe Zerspanungsleistung, geringe Steifigkeit, leicht verformbar
Ergebnisse	Verformung und Präzision erfüllten die Anforderungen, Bereiche mit geschlossenem Winkel wurden ordnungsgemäß bearbeitet und die Bearbeitungseffizienz wurde deutlich verbessert

Technische Herausforderungen

Dieses Teil weist eine doppelseitige Struktur mit hoher Zerspanungsleistung und geringer Steifigkeit auf; die Randstreifen des Teils sind offen, nicht geschlossen; Die Wandstärke ist mit nur 2,5 mm gering, wodurch sie anfällig für Verformungen ist und es schwierig ist, die Bearbeitungsgenauigkeit aufrechtzuerhalten. Es gibt mehrere geschlossene Winkel, die schwer zu bearbeiten sind.

Lösung

Verwenden Sie eine Maschine mit guter Steifigkeit, um Vibrationen während der Bearbeitung zu reduzieren, den Werkzeugverschleiß zu minimieren und die Bearbeitungsqualität sicherzustellen; Die Maschine kann eine Beschleunigung von 0,4 G erreichen, was ein schnelles Auf- und Abfahren ermöglicht und ein Überschneiden in Kurven aufgrund der Trägheit verhindert. Nutzen Sie die Steifigkeit und die Hochgeschwindigkeitsschneidfähigkeiten der Maschine voll aus, um den Großteil des Metalls schnell zu entfernen, sodass die beim Schneiden entstehende Wärme durch die Späne abgeführt wird, wodurch die Verformung der Teile reduziert und die Verarbeitungseffizienz verbessert wird. Geschlossene Winkel werden mit speziellen Eckwerkzeugen oder mit 5-Achsen-Geräten zur Winkeleinstellung bearbeitet.

Ergebnisse

Dadurch wurden die Hauptprobleme, dass dünnwandige offene Teile anfällig für Verformungen sind und geschlossene Winkel schwer zu bearbeiten sind, effektiv gelöst, wodurch letztendlich eine kontrollierbare Verformung, qualifizierte Genauigkeit, vollständig geformte geschlossene Winkel und eine verbesserte Effizienz bei hochwertiger Verarbeitung erreicht wurden.
